【凹凸・曲面ワークの外観検査】テカリ・ハレーション・影を克服するライティング技術と光学選定ガイド

自動車部品、金属鋳造品、プラスチック射出成型品、BGA（半導体）、錠剤などの外観検査において、最大の障壁となるのが「正反射によるハレーション（テカリ）」と「立体形状による影（シャドウ）」です。ワークに凹凸や曲面が存在すると、一般的な照射では光が一様に反射せず、欠陥がテカリに埋もれたり、影がノイズとなって過誤判定を引き起こしたりします。

凹凸・曲面ワークの検査を自動化するには、「いかに正反射光を拡散・コントロールし、立体物にピントを合わせたまま、目的の欠陥（打痕・キズ・巣穴・バリ）だけに明暗差をつけるか」が極めて重要です。本記事では、曲面・凹凸特有の光学アプローチ（ドーム照明、ローアングル照射、マルチアングル制御、テレセントリックレンズによる被写界深度の確保）を体系的に解説します。

この記事でわかること
・曲面特有のハレーションや影を排除する基本ライティングの仕組み
・テカリや影を抑制・活用し、欠陥だけを可視化するライティング技術
・高低差のある立体物全体を鮮明に捉えるためのレンズ選定ノウハウ

🔰 はじめて外観検査の照明を選ぶ方へ
「まずは照明選定の基礎知識や全体像からざっくり把握したい」「基礎から順を追って理解を深めたい」という方は、以下の総合入門ガイドからご覧いただくのがおすすめです。
👉 外観検査のLED照明選定ガイド｜キズ・汚れ・欠陥を可視化するライティング技術の基本と最新手法

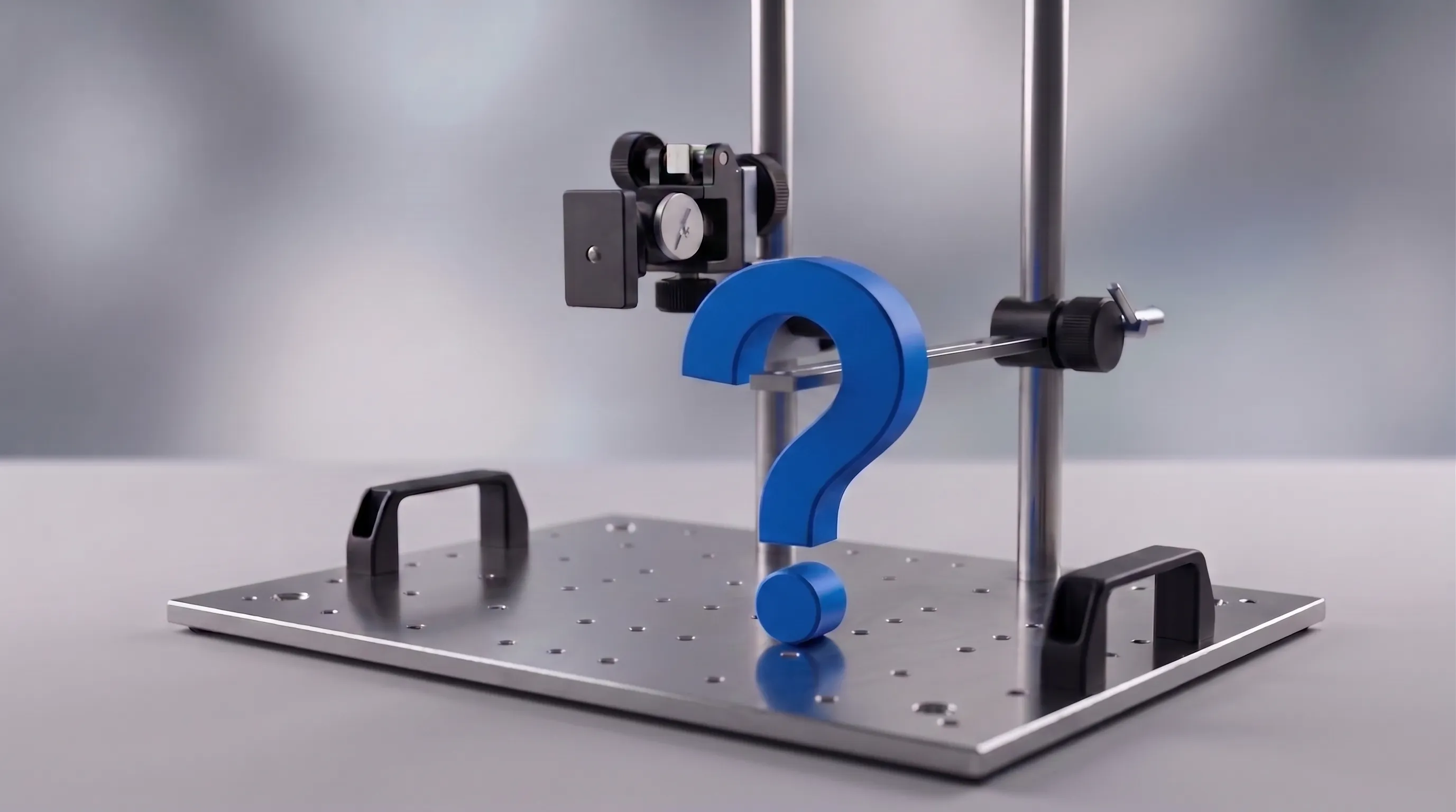

1. 不良の見逃しを減らすための検査環境の改善とコツ

外観検査において不良品の見逃しを防ぎ、精度を高めるためには、検査項目や判定基準の明確化に加え、検査環境そのものを改善することが重要です。適切な光学環境を整えることで、目視検査・自動検査のどちらにおいても正確な判定が可能となります。

1-1. 照明環境の整備がもたらす効果

検査環境の整備において、特に重要な役割を果たすのが照明の適切な運用です。光の明るさや色温度を均一に保ち、対象物が鮮明に見える状態を作ることで、ヒューマンエラーや機械の誤判定を未然に防ぎます。

対象物の表面状態や反射特性に合わせて最適なライトを選定し、ハレーションをコントロールすることが、正確な画像イメージを取得するための第一歩となります。ここでの適切な工夫が、高精度な検査の基盤を構築します。

2. 凹凸・曲面ワーク検査でなぜ「誤判定」が起きるのか？

曲面や立体的な構造を持つワークの画像処理において、良否判定を難しくしている主な要因は「幾何学的な反射角の変化」と「被写界深度の限界」にあります。

2-1. 曲面でのハレーション（正反射テカリ）と暗部の発生

ワーク表面が湾曲している場合、照射した光の反射角が場所によって大きく異なります。カメラの光軸に直接入る角度（正反射）の部分は「白とび（ハレーション）」を起こし、光が明半球を外れる部分は「真っ黒に落ち込む」ため、同一視野内で極端な明暗差が生じます。
※反射光の基礎知識については「反射光の定義」で詳しく紹介しています。

2-2. 凹凸による「偽欠陥（影）」と「本物のキズ」の混同

鋳肌のざらつき、ヘアライン、意匠段差などの「正常な凹凸」が存在すると、照明の照射角度によって強い影が生じます。この影がアルゴリズム上で「打痕」や「クラック」として検知され、虚報（過誤判定）の原因となります。

2-3. 高低差（3D形状）によるピントのぼやけ

段差のあるワークや球体・円柱部品では、ワークの上端にピントを合わせると下端がぼやけ、逆に下端に合わせると上端がぼやけます。絞りを絞りすぎると回折現象（ボケ）が発生するため、適切な光学レンズの選定が不可欠です。

3. テカリ・影を克服する4大ライティングアプローチ

凹凸・曲面ワークの表面状態や形状に応じて、光の「均一性」「角度」「方向性」を制御する代表的な4つの光学アプローチを解説します。

3-1. アプローチ①：全方位から包み込む「間接均一拡散照射（ドーム法）」

ドーム状の内壁に光を反射させ、ワークに対してあらゆる角度から間接拡散光を照射する手法です。

曲面や球面であっても特定の場所だけが強く正反射することがなくなり、ハレーションを完全に抑えた「映り込みのない像」を取得できます。球体、湾曲した金属・樹脂、光沢のあるパウチ袋などに極めて有効です。

3-2. アプローチ②：平坦部を逃がしエッジを際立たせる「ローアングル（低角度）照射」

ワークの真横に近い超ローアングル（低傾斜角）から光を当てる手法です。

平坦な面への光は外側へ逃げてカメラに入射しませんが、表面に突起、バリ、深い打痕、刻印などの「立ち上がり（凹凸）」が存在すると、そのエッジ部分だけに光が当たって明るく発光します。浅いすり傷やエッジ部の打痕検出に優れています。

3-3. アプローチ③：垂直面・深穴の底を照らす「同軸落射照射」

カメラの光軸と同方向から光を照射する手法です（ハーフミラーを使用）。

曲面のうち「カメラに対して水平な頂点部分」や「深い穴の底面」「鏡面部分」の情報を選択的に取得できます。曲面ワークの頂点付近にある微細傷や、多角形ワークのフラット面のみの判定に適しています。

3-4. アプローチ④：方向性のある影をキャンセルする「マルチアングル/分割照射」

リング照明などを複数のブロック（扇状セグメント）に分割し、順次切り替えて照射・撮影する手法です。

一方向からの照射では影に埋もれてしまう凹凸・キズも、照射角度を複数パターンに変化させることで「影の位置が移動する欠陥」として検知可能になります（Photometric Stereo等の画像処理手法との相性も抜群です）。

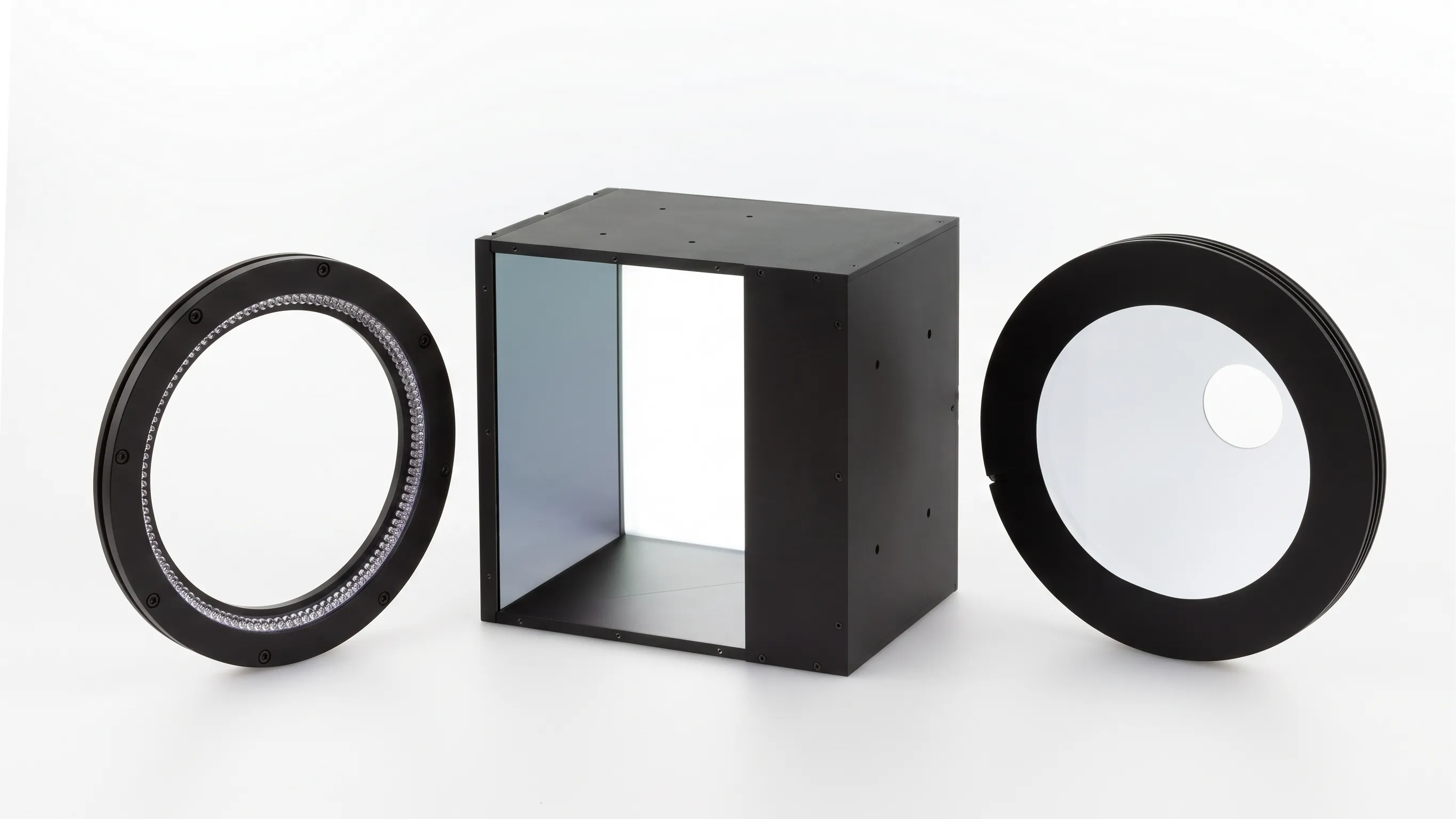

4. 凹凸・曲面検査に威力を発揮するLED照明の形状と特徴

凹凸・曲面ワークの検査で頻繁に使用される代表的なLED照明の構造と特徴を解説します。

4-1. ドーム照明

ドーム状の反射板内部で光を多重散乱させ、全方位から包み込む無影照射を実現します。ボールベアリングや金属キャップ、カーブした樹脂パーツの表面キズ検査に不可欠なツールです。

4-2. ローアングルリング照明

ワークのすぐ近く（低いワークディスタンス）に配置し、斜め横から集中照射する薄型リング照明です。文字刻印の強調、平滑面上の小さな突起・バリ、シール面の異物検査で威力を発揮します。

4-3. 同軸落射ドーム照明（ハイブリッド型）

ドーム照明の弱点である「カメラ覗き穴（頂点の黒抜け）」を同軸落射光で補う一体型照明です。鏡面カーブを描く金属部品の頂点から裾野まで、一切の影・黒抜けを作らずに全周囲を均一撮影できます。

5. 立体物にピントを合わせるレンズ選定（被写界深度とテレセントリック）

凹凸や高低差が大きいワークを撮影する際、照明技術と同等以上に重要となるのが「光学レンズの選定」です。

5-1. 被写界深度（DOF）の確保と絞りのバランス

高低差があるワークでは、被写界深度（ピントが合って見える奥行き範囲）が浅いと画像が部分的にぼやけます。レンズの絞り（F値）を大きく設定（絞り込む）することで深度は深くなりますが、光量が低下するため高出力な照明（高輝度LED）との組み合わせが必要です。

5-2. テレセントリックレンズによる倍率変動と歪みの防止

一般的なマクロレンズでは、ワークの高低差によって「手前が大きく、奥が小さく」写る遠近感（パースペクティブ）が生じ、正確な寸法計測が不可能です。

主光線が光軸と平行な「テレセントリックレンズ」を採用することで、高さが変わっても撮像倍率が変化せず、凹凸や曲面のあるワークでも高精度な外形寸法測定・ピンホール検出が可能になります。

6. 【ワーク別】凹凸・曲面検査の課題と検証アプローチ

曲面・凹凸ワークは、産業分野や加工方法によって求められる判定条件が大きく異なります。

6-1. 自動車部品（金属プレス・削り出し・鏡面曲面）

複雑な曲面を持つプレス部品やエンジン用切削ギアなどは、加工油の付着や正反射のテカリが課題となります。同軸ドーム照明を用いた無影照射や、偏光フィルタ（PL）を組み合わせた反射カット、切削目をキャンセルするラインセンサ＋ローアングルアプローチが有効です。

6-2. 鋳造品・ダイカスト（鋳肌凹凸と巣穴・クラック）

アルミニウムや鉄の鋳造品は、表面全体が「ざらついた凹凸（鋳肌）」をしており、正常な凹凸と「本物の欠陥（ピンホール・ピン巣・ピン割れ）」の区別が困難です。ローアングルマルチ照射や分割制御により、一定方向からしか影が出ない構造欠陥のみを分離抽出します。

6-3. 射出成型品（樹脂曲面・ヒケ・ウェルドライン・バリ）

家電や自動車内装の樹脂成形品では、表面の緩やかな窪み（ヒケ）や結合線のスジ（ウェルドライン）、パーティングラインの「バリ」が課題です。平行光による屈折変化の強調や、超ローアングル照射によるエッジ部バリの突出アプローチが効果的です。

6-4. BGA・電子部品（ハンダボール凹凸・球体正反射）

基板上に整列した高密度な半導体BGA（ボール・グリッド・アレイ）は、半球状のハンダボール頂点が強く正反射します。ボールの欠損・ブリッジ・高低異常を判定するため、同軸落射照明とフラットドームを組み合わせ、頂点リング輝度パターンを均一化する光学設計を行います。

6-5. 錠剤・医薬品（曲面打錠品・刻印強調・割れ欠け）

表面がR状（膨らみ）になった錠剤は、中央の割線や刻印文字、エッジの「割れ・欠け」の全数検査が求められます。RGBカラーライティング（マルチカラー照射）や高輝度ローアングル照明を活用し、曲面部のテカリを抑えつつ刻印溝やエッジ異常だけを高いコントラストで描出します。

6-6. ネジ・ローレットネジ（微細な形状とエッジ確認）

ネジやローレットネジといった微細な凹凸を持つ部品の形状検査では、エッジ部分をいかに正確に捉えるかが求められます。通常のフラット照明を用いた場合、照射された光が奥まで回り込んでしまい、ネジ山の輪郭がぼやけやすいという課題があります。
このようなケースでは、平行度の高い光を照射できる同軸照明を使用することで、光の回り込みを抑え、微細な形状や寸法の違いをより明確に可視化することが可能になります。
※法線の基礎知識については「法線の定義」で詳しく紹介しています。

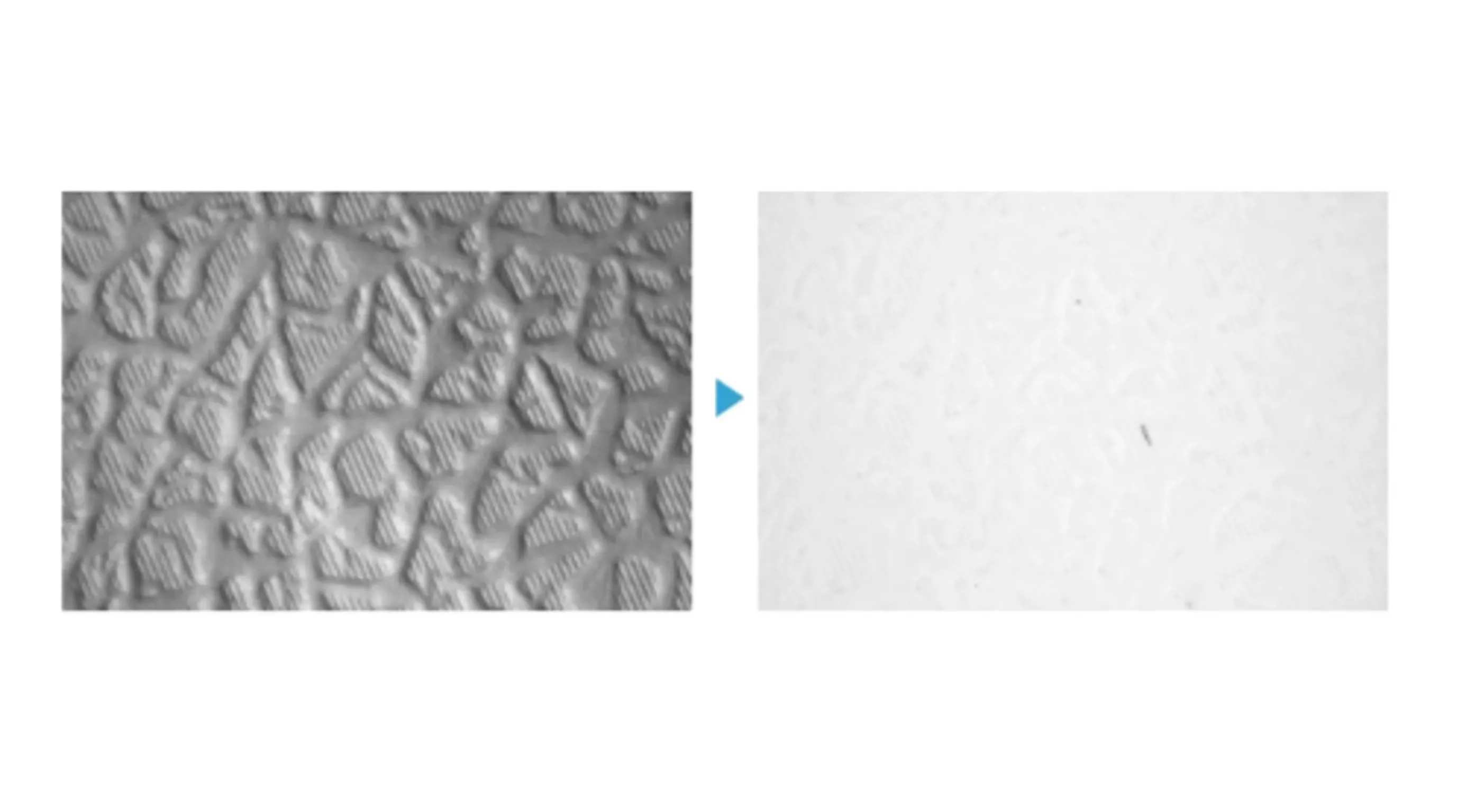

7. まとめ：光の拡散と被写界深度の最適化が成否を分ける

凹凸・曲面ワークの外観検査自動化において、「正反射テカリをいかに均一に包み込み、微細な立体変化（エッジ）をいかに選択的に発光させるか」という光学設計が成否を分けます。

• テカリ・ハレーションを徹底的に抑える「ドーム間接拡散照射」
• 立体的なエッジ・バリ・刻印のみを発光させる「ローアングル・角度制御照射」
• 高低差のある立体物にピントと寸法精度を維持する「テレセントリックレンズ・被写界深度」の最適化

これらの照明・光学系を適切に組み合わせることで、これまで過誤判定が多発していた複雑な曲面部品や凹凸部材の高精度な自動検査が可能になります。

VS Technologyでは、実際のワークをお預かりして最適な照明・光学系をご提案する検証サービスを実施しております。「自動車部品・鋳造品・樹脂成型品・電子部品・錠剤」などの複雑形状サンプルワークの評価レポート作成から、照明・レンズの貸出・選定のご相談まで承っておりますので、ぜひお気軽にお問い合わせください。
