外観検査のLED照明選定ガイド｜キズ・汚れ・欠陥を可視化するライティング技術の基本と鉄板手法

マシンビジョンやFA（ファクトリーオートメーション）、半導体、電子部品、医薬品などの製造現場において、画像処理による外観検査の自動化は欠かせない工程となっています。「導入したもののタクトタイムに追われて誤判定が減らない」「微細なキズの見落としが発生する」といったトラブルに悩まされるケースは後を絶ちません。

画像処理システムの構築において、カメラの画素数や判定アルゴリズム（AI含む）の性能以上に検査精度を左右するのが「LED照明（ライティング）」の選定です。本記事では、光学の観点から、外観検査用LED照明の選び方の基礎、代表的な手法、ハレーション対策、そして現場の課題を解決するための基本アプローチを網羅的に解説します。

1. 外観検査における「ライティング」の重要性

外観検査の自動化を検討する際、多くのエンジニアが「高解像度カメラの導入」や「最新ソフトウェアの選定」を優先しがちです。しかし、画像処理技術における大原則は「カメラで撮れた画像以上の情報は処理できない」という点にあります。

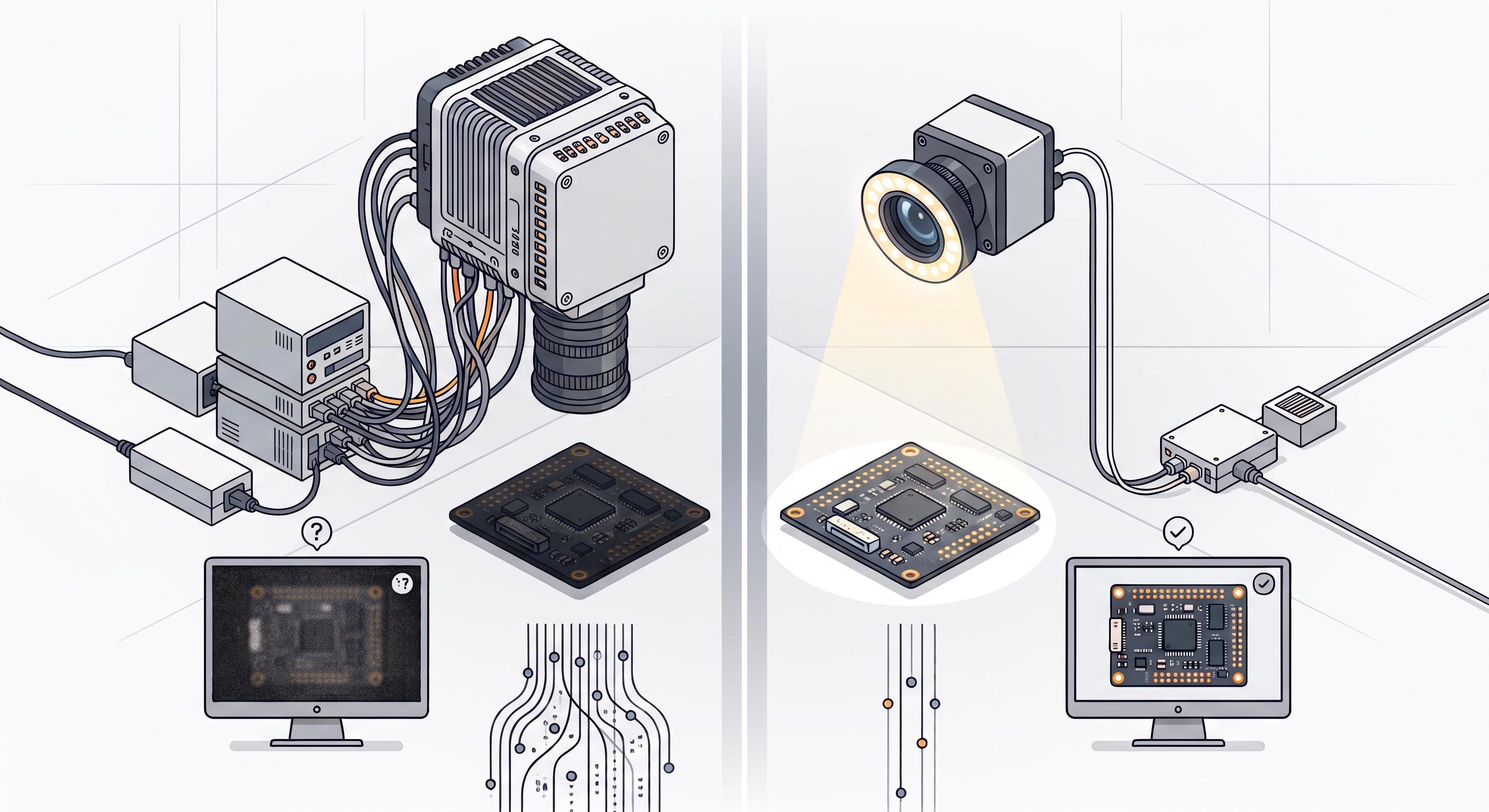

1-1. カメラ性能に頼る前に照明を見直すべき理由

人間の目は、周囲の照明環境が変化したり対象物に強い反射（ハレーション）が生じたりしても、脳内で自動的に色補正や明暗調整を行います。一方で、工業用カメラは受光素子に入ってきた光の強弱をそのままデジタル数値（グレー度合い）に変換するに過ぎません。

いくら高性能な高画素カメラやディープラーニング画像処理を導入しても、元の画像で「背景」と「見たい欠陥（キズや汚れ）」のコントラスト（明暗差）が不十分であれば、誤判定（見落とし・過検出）を防止することは不可能です。照明に投資し、光学的に明瞭な画像を生成することこそが、システム構築コストを抑えつつ検査精度を極限まで高める最も確実なアプローチとなります。

1-2. 外観検査のゴールは「S/N比（コントラスト）」の最大化

ライティングの最終ゴールは、検査画像におけるS/N比（Signal to Noise Ratio）の最大化です。

• S（Signal / 信号）： 検出したい情報（キズ、バリ、汚れ、異物、異色など）
• N（Noise / 雑音）： 不要な情報（素地の模様、ハレーション、環境光の映り込みなど）

つまり、素地（背景）をなるべく均一に抑え、欠陥部分だけを圧倒的な明暗差として浮き上がらせるライティング設計が求められます。これを実現するためには、ワークの物理的・化学的特性と、光の性質を正しく掛け合わせる知識が不可欠となります。

2. 外観検査ライティングの基本原理：明視野と暗視野

外観検査向けの照明手法は、光の照射角度とカメラの受光軸の関係によって、大きく「明視野（めいしや）検査」と「暗視野（あんしや）検査」の2つに大別されます。

2-1. 正反射光を捉える「明視野検査」の仕組みと特徴

明視野検査とは、照明からの光がワーク表面で反射し、その正反射光（鏡のように真っ直ぐ跳ね返る光）がそのままカメラレンズに入射するように配置する手法です。

• 画像の見え方： ワークの平滑な面は「白（明るく）」写り、傷や打痕などの凹凸がある部分は光が散乱してカメラに入らないため「黒（暗く）」沈む
• 適した用途： 平坦なワークの傷検査、鏡面物体の表面欠陥、印字の読み取りなど
• 代表的な照明： 同軸落射照明、直上からのリング照明、ドーム照明

2-2. 散乱光を捉える「暗視野検査」の仕組みと特徴

暗視野検査とは、正反射光がカメラレンズに入らない角度（ローアングル）から光を照射する手法です。

• 画像の見え方： ワークの平滑な面は光が通り過ぎるため「黒（暗く）」写り、微細なキズやエッジのバリで跳ね返った散乱光だけがカメラに入り、「白（明るく）」浮き上がる
• 適した用途： 金属・樹脂表面の微細な引っかきキズ、打痕、エッジのバリ検出、粉塵・異物の付着検査
• 代表的な照明： ローアングルリング照明、斜め照射のバー照明

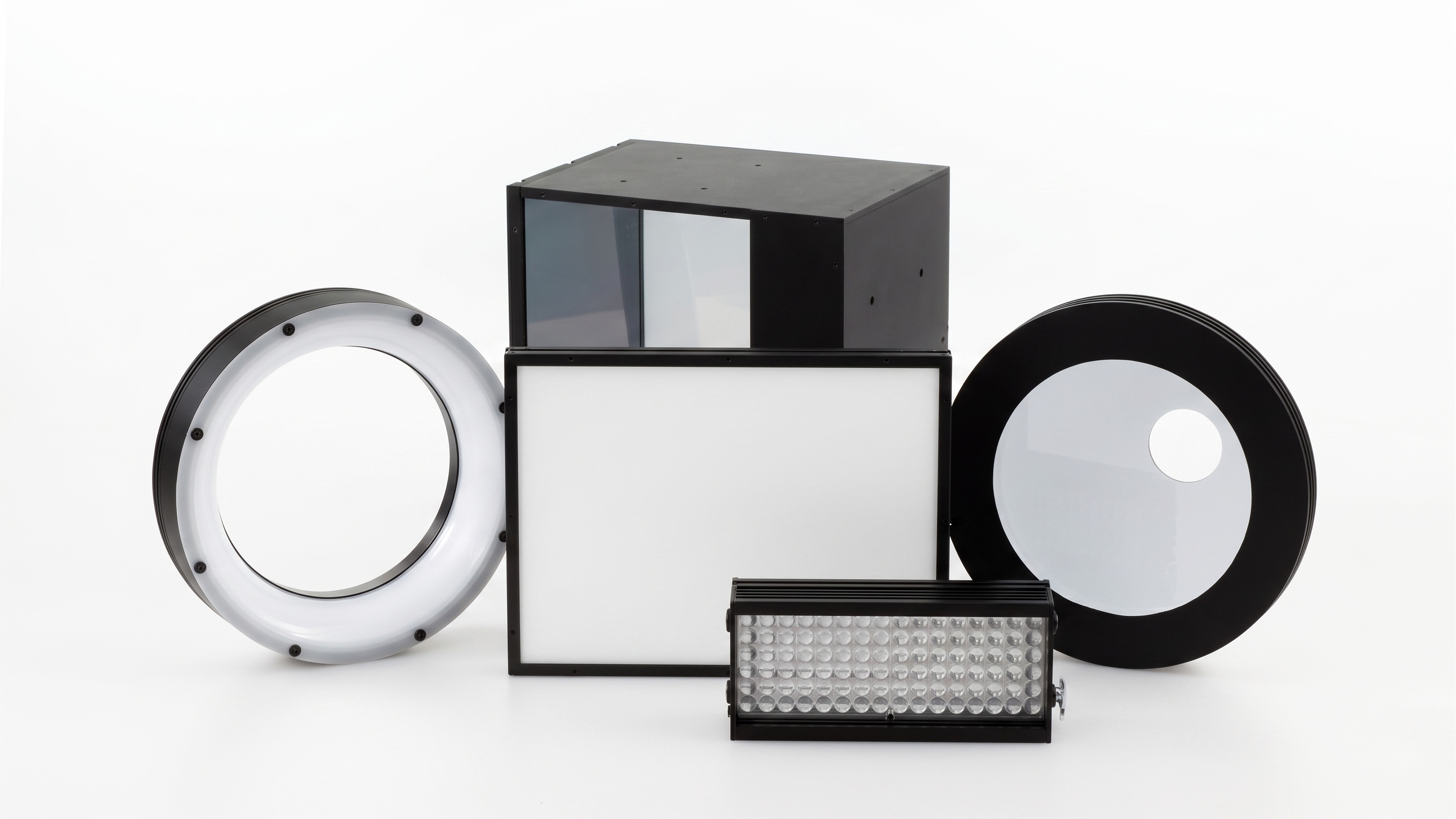

3. 代表的なLED照明の形状と照射手法マトリクス

マシンビジョン向けLED照明には多彩な形状が存在し、それぞれ得意とする光の回し方が異なります。ここでは現場で頻繁に使用される主要な5つの照明形状の特徴を解説します。

3-1. リング照明（直上・ローアングル）

カメラレンズの周囲に配置してワークを円状に照らす定番の照明です。

照射角度によって特性が大きく変わり、高角度（直上近く）からの照射は全般的な明視野検査に、低角度（ローアングル）からの照射は微細な凹凸やエッジ、バリを強調する暗視野検査に能力を発揮します。

3-2. 同軸落射照明

照明内部ハーフミラーを配置し、カメラの撮像軸（光軸）と完全に同じ軸上で光を垂直照射する照明です。

鏡面加工された金属やガラス、シリコンウエハなど、反射率の非常に高いワークの平滑面を極めて明るく照らし出すことができます。傾斜のあるキズや歪みがある部分だけが黒く沈むため、鏡面上の微細打痕の検出に最適です。

3-3. ドーム照明（無影照明）

半球状のドーム内部に光を照射し、内壁の拡散反射を利用してワーク全体に様々な角度から均一な光を注ぎ込む照明です。

影や不必要な反射（ギラつき）を徹底的に消し去る「無影効果」を持つため、曲面のあるワークや、光沢と凹凸が混在する複雑なワークの検査で効果を発揮します。

3-4. バー照明

直状にLEDが配列された照明で、1本単体での斜め照射から、4本を四角形に組んだ「4方向独立照射」まで、自由度の高い設置が可能です。

大きなワークの均一照度化や、特定の方向性を持つキズ（圧延キズなど）を強調したい場合に角度を微調整して使用されます。

3-5. バックライト（透過照明）

ワークの背面（裏側）からカメラに向かって光を照射する照明です。

ワーク自体の表面状態に左右されず、完全なシルエット（影絵）画像を生成します。外形寸法の精密測定、穴径測定、エッジのバリ・欠け検査、透明体内部の気泡・異物混入検査などで最も信頼性の高い手法です。

4. 【ワーク・スペック別】現場の課題に応じたライティング設計のアプローチ

外観検査のライティング設計では、検査対象となるワークの材質・形状や、光学系に求められるスペック特性によってアプローチが大きく異なります。ここでは、導入事例や検証記事でも頻出する代表的な課題分類に沿って、選定のポイントを整理します。

※各テーマのより詳細なノウハウや選定事例については、それぞれの専門解説ページ（子記事）にて詳しく掘り下げています。

4-1. 光沢・反射の強いワーク対策（金属・ガラス・プラスチック）

鏡面加工された金属やガラス、光沢のある樹脂製品などの検査では、照明光の正反射によって画像が白く潰れる「ハレーション」が最大の課題となります。ハレーション部分の画像情報は完全に欠損してしまうため、キズや打痕の検出が不可能になります。

この対策としては、同軸落射照明やドーム照明による均一な無影照射を行うか、カメラと照明の双方に偏光板（PLフィルタ）を装着して正反射成分を物理的にカットするアプローチが基本となります。

4-2. 透明・半透明ワークの透過ライティング（ウエハ・ガラス・フィルム）

半導体ウエハ、ガラス基板、透明フィルムといった透明・半透明な被写体では、表面照射だけでは光が抜け切ってしまい、微細な傷や内部欠陥を捉えにくくなります。

こうした対象物には、背面からの「バックライト（透過照明）」を用いてシルエットや屈折率の違いを強調するか、あるいはシリコンなどを透過する近赤外光（NIR / SWIR）を活用した特殊波長ライティングが非常に有効です。

4-3. 凹凸・曲面ワークの均一照度化（ノズル先端・成形品など）

ノズル先端のような微細な立体形状や曲面を持つワークは、光の照射角によって強い影や明暗ムラが発生しやすくなります。また、ベルトコンベア上を流れる大型ワークでは視野全体を均一に照らす技術が求められます。

影を消し去って表面の欠陥のみを抽出するには、ドーム照明による無影照射や、被照面に対して均一に光を回す広視野対応のローアングルバー照明の選定が効果的です。

4-4. 低コントラスト（黒ゴム・白樹脂・無色刻印）の極限強調

「黒樹脂の上の黒いキズ」や「透明体の上のレーザー刻印（コード認識）」など、背景と被写体のコントラスト差が極めて乏しい条件では、通常の明視野照射では判定が困難です。

ここでは、ローアングル照射によって微細な高低差にシャープな影を作る「暗視野ライティング」や、被写界深度・分解能を高めた光学設計（テレセントリック光学系など）を組み合わせることで、僅かな明暗差を強調します。

4-5. 波長制御と透過光の活用（UV・赤外・単色光）

可視光（白色光）では判別できない高難度な検査課題に対しては、LEDの波長（光の色）をコントロールする技術が威力を発揮します。

• 紫外（UV）照明： 有機物や接着剤、微細コンタミに照射し、「蛍光発光」させて異物だけを鮮明に浮き上がらせます。
• 近赤外（NIR / SWIR）照明： 特定の樹脂や液体の透過性を利用し、不透明パッケージの内部透過検査や液面検知に用いられます。
• 単色光（赤・青・緑）： モノクロカメラでの撮像時、補色関係を利用してカラーフィルタなしで特定の色味のみを黒く落とし込むコントラスト形成を行います。

5. 現場の課題を解決する実践テクニック：ハレーション・光量不足・フリッカー対策

理論上の照明選定ができても、実際の製造ラインに組み込む際には現場環境に起因する様々なトラブルが発生します。ここでは、特に相談の多い3大トラブルへの解決アイデアを解説します。

5-1. 「ハレーション（白飛び）」を物理的に抑制するPLフィルタ活用

光沢金属やはんだ付け部の検査において、正反射光が激しくカメラに入射する現場では、偏光フィルタ（PLフィルタ）の導入が非常に効果的です。

LED照明の前面に「偏光板」を、カメラレンズの前面に「偏光フィルタ」を設置し、互いの偏光軸を直交（クロスニコル状態）させることで、ワーク表面で跳ね返った強い正反射光をほぼ100%遮断できます。これにより、金属表面のテカリだけを消し去り、下地にある薄いキズや油汚れだけを浮き上がらせることができます。

5-2. タクトタイム高速化に伴う「光量不足」とストロボ発光（オーバードライブ）

タクトタイムの短縮化に伴い、搬送ライン上のワークを流しながら（動きを止めずに）撮像する「高速ライン」が増加しています。カメラの被写体ブレ（残像）を防ぐためには、シャッタースピードを数千分の1秒〜数万分の1秒といった極小値に設定する必要があります。

しかし、シャッタースピードを速くすると、カメラに入る光の総量が不足し、画像全体が暗くなってしまいます。この光量不足を解決するのが「オーバードライブ（ストロボ発光）電源」です。カメラの露光タイミングと完全に同期させ、LEDの定格電流の数倍〜十数倍の瞬間電流をパルス照射することで、定格連続点灯の数倍以上の圧倒的な瞬時輝度を獲得できます。

5-3. 高速カメラ撮像時の「フリッカー（画像ちらつき）」原因と電源選定

高解像度カメラや高速ラインカメラを使用した際、取得した画像ごとに明るさが変動したり、画面に横縞模様が入ったりする現象が発生することがあります。これが「フリッカー（ちらつき）」です。

主な原因は、LED電源の調光方式にあります。一般的な「PWM（パルス幅変調）調光」は、超高速で点滅を繰り返すことで減光しているため、カメラの高速シャッターと点滅のタイミングが干渉してムラが生じます。画像処理用途では、点滅ではなく電流値そのものを滑らかに変化させる「定電流アナログ調光（電圧制御・電流制御）」対応の電源を選定することが、フリッカーを抑えて検査を安定化させる必須条件となります。

6. まとめ：ワークに最適な外観検査のために

外観検査におけるLED照明の選定は、単に「明るく照らす」ことではなく、「ワークの物理的・光学的な特性（反射、透過、屈折、波長応答）」を正しく理解し、欠陥と背景のS/N比（コントラスト）を最大化するアプローチそのものです。

選定に迷った際は、以下の手順でアプローチを整理することをおすすめします。

1. 見たい欠陥の整理： キズ（凹凸）なのか、汚れ（色差）なのか、形状（輪郭）なのか。
2. ワークの特性分析： 光沢の有無、透明度、3D形状、色相を把握する。
3. 照射手法と波長の決定： 明視野/暗視野、直射/ドーム/バックライト、可視光/UV/IRを選択する。
4. 設置・電源仕様の最適化： 偏光フィルタの要否、ストロボ電源（オーバードライブ）の検討。

VSTライティングでは、実際のワークをお預かりして最適な照明・光学系をご提案する「検証サービス」も実施しておりますので、検査のご相談やリプレイスでお悩みの際はお気軽にお問い合わせください。
