【低コントラストの外観検査】黒×黒・同色汚れ・微細凹凸を可視化するライティング選定

製造現場における画像処理・外観検査において、最も技術的な難易度が高いテーマの一つが「低コントラスト（Low Contrast）ワーク」の撮像です。「黒色樹脂に打ち込まれた黒い刻印が見えない」「ゴム成形品の同色バリや異物が背景と同化してしまう」「不織布やシートの微細なほつれ・汚れが検出できない」といった課題は、標準的な照明選定では解決できません。
コントラストが極めて乏しい被写体を判定するには、カメラの性能向上に頼るのではなく、「凹凸による影の生成（暗視野）」「波長による反射率差の創出」「偏光制御による余分な光の遮断」といった高度なライティングアプローチが不可欠です。低コントラストワークの外観検査で欠陥をシャープに浮き上がらせるライティング技術の原理と、現場でよく扱われる代表的なワークの撮像テクニックを分かりやすく解説します。
本記事では、
・光の角度・波長・偏光を制御し、コントラストを創出する仕組み
・「黒い刻印」や「同色汚れ」など、難易度の高い対象物を撮像するための具体的なライティング技術
・ライティング効果を最大化するレンズやアクセサリの選定ポイント

🔰 はじめて外観検査の照明を選ぶ方へ
「まずは照明選定の基礎知識や全体像からざっくり把握したい」「基礎から順を追って理解を深めたい」という方は、以下の総合入門ガイドからご覧いただくのがおすすめです。
👉 外観検査のLED照明選定ガイド｜キズ・汚れ・欠陥を可視化するライティング技術の基本と最新手法

1. なぜ「低コントラスト」の外観検査は難しいのか？

外観検査における「コントラスト」とは、検出したい背景（素地）と欠陥（キズ・汚れ・印字等）の明るさの差（輝度差）を指します。
通常の画像処理では、背景と欠陥の間に十分な明暗差があれば、単純な二値化処理や閾値設定で安定した自動判定が行えます。しかし、以下のような低コントラストな条件では、ルールベースの判定アルゴリズムはもちろん、AI（ディープラーニング）による画像認識であっても誤判定率が急上昇します。

• 同色・同素材の欠陥： 黒いゴムの上に付着した黒い異物、透明フィルム上の透明な打痕など
• 高低差が極小な凹凸： 深さ数ミクロンの浅いすり傷、薄いバリ、微細な歪み
• 拡散・乱反射する表面： 繊維が複雑に絡み合った不織布、つや消し（シボ加工）処理された樹脂面

これらのワークで無理にソフトウェアの感度（ゲインや閾値）を上げると、素地表面の微細なノイズまで欠陥として拾ってしまい、過誤判定（良品を不良品と判定すること）の増大につながります。ソフトウェアに頼る前に、「照明の力で光学的にコントラストを作り出す」ことが最優先の解決アプローチとなります。

2. コントラスト（S/N比）を引き上げる4つの光学アプローチ

画像上で背景と欠陥の明るさの差を作るためには、光の物理的性質（角度・波長・偏光・コヒーレンス）を巧みにコントロールする必要があります。

アプローチ①：ローアングル照射による「暗視野ライティング」

低コントラストな凹凸やキズを強調する最も効果的な手法が「ローアングル（低角度）照射」です。
ワークに対して水平に近い角度（10°〜30°程度）から光を当てることで、平坦な背景に当たった光はカメラの反対側へ通り過ぎ（黒く写る）、極小な凹凸やエッジ、バリに当たった光だけが跳ね返ってカメラに入射します（白く光る）。これにより、背景を真暗にし、欠陥だけを劇的に浮き上がらせることができます。

アプローチ②：波長制御（紫外・赤外・単色光）による反射率・透過率差の創出

人間の目には同じ色（黒や白）に見えるワークであっても、照射する光の「波長（色）」を変えることで、素材ごとの反射率や透過率に顕著な差が生まれます。

• 紫外光（UV）： 波長が短く、表面での散乱率が高いため、微細キズの強調や有機物（油・接着剤）の蛍光発光に威力を発揮します。
• 近赤外光（NIR/SWIR）： 波長が長く、樹脂や液体の透過性に優れるため、着色パッケージの内部透過検査や特定の波長吸収（黒色物体のコントラスト形成）に活用されます。
• 単色光（赤・青・緑）： 被写体と補色関係にある光を照射することで、モノクロカメラ上で特定のトーンを濃く沈み込ませることが可能です。

アプローチ③：偏光フィルタ（PLフィルタ）による正反射の遮断

光沢感のあるワークやテカリが生じる被写体では、正反射光（ハレーション）がノイズとなり、直下の微細なキズや色の変化を隠してしまいます。
照明側とレンズ側にそれぞれ偏光板（PLフィルタ）を配置し、偏光軸を直交（クロスニコル）させることで、表面のテカリだけをカットし、ワーク内部からの散乱光や微細な凹凸のみを鮮明に捕らえることができます。

アプローチ④：テレセントリック光学系による輪郭とエッジの明瞭化

照明だけでなく、レンズの選定もコントラストに直結します。平行光を照射する平行光バックライトや、同軸落射照明と「テレセントリックレンズ」を組み合わせることで、ワークの端部（エッジ）での光の回り込み（回折ノイズ）を極限まで抑え、圧倒的に鋭利でコントラストの高い影（シルエット）を生成できます。

3. 低コントラスト攻略のライティング実践テクニック5選

ここからは、現場から相談が絶えない代表的な5つの低コントラストワークを取り上げ、具体的なライティングテクニックと推奨照明構成を解説します。

3-1. 黒色ワークの刻印（黒×黒の識別）

【課題】 黒色樹脂やブラックメッキされた金属部品に打刻・レーザー刻印された文字や2次元コードは、素地も刻印も「黒」であるため、一般的な照明では全面が真っ黒に沈み、認識できません。

【実践テクニック】
超ローアングルのリング照明、または4方向独立制御が可能なバー照明を用いて、水平に近い角度から光を照射します。刻印の「掘り込み溝のエッジ」でのみ光を散乱させ、文字の輪郭だけを「白い線」として浮き立たせます。
また、黒色樹脂素材に対しては、波長を長波長側（赤色〜近赤外光）に振ることで表面の吸収率に変化を与え、刻印部の凹凸コントラストを高めるアプローチも非常に効果的です。

3-2. Oリング（黒ゴム・樹脂の同色欠陥・バリ・噛み込み）

【課題】 自動車や精密機器に使用される黒色ゴム製Oリングの表面にある「内径・外径の微細なバリ」「割れ」「打痕」は、ゴム本来の質感が光を吸収・散乱するため、明暗差が極めて出にくいワークです。

【実践テクニック】
外周・内周のバリ検出には、ワークの背面から平行光を照射する「バックライト透過照明」を組み合わせ、輪郭の影（シルエット）を完全な黒として捉えるのが最も確実です。
一方、Oリング表面（上面）のひび割れや噛み込み傷を観察する場合は、多角度からのマルチアングル照明や小型ドーム照明を使用し、表面の歪みによる光の拡散ムラを捉える手法が有効です。

3-3. ネジ穴（深部のタップネジ切り不具合・異物・黒いネジの深さ影）

【課題】 金属ブロックや筐体のタップネジ穴内部は、通常の斜め照明では光が届かず、穴底やネジ山（切削面）が影になって真っ黒になります。また、油分や切削粉と同化して未タップやネジ山崩れが見落とされがちです。

【実践テクニック】
光軸と撮像軸を完全に一致させる「同軸落射照明（Coaxial Light）」を導入します。穴の深部まで垂直に光を届かせ、平坦なねじ山の頂点からの跳ね返り光（白）と、斜めの谷部分・底面の影（黒）による極めて明瞭な縞模様（コントラスト）を作り出します。
穴が深く影が強く出る場合は、小径スポット照明や遠近の被写界深度をカバーするテレセントリックレンズの併用がベストです。

3-4. 同色汚れ（白い樹脂上の白汚れ・塗布ムラ・異物混入）

【課題】 白いトレイや錠剤上の白点汚れ、あるいは基板上の透明シールの接着剤（グリス）塗布ムラなど、「同色の下地と汚れ」の検査は、可視光（白色LED）では色情報で差をつけることができません。

【実践テクニック】
波長（カラー）によるアプローチを行います。接着剤や有機物系の同色汚れに対しては「紫外（UV）照明」を照射します。汚れ部分のみが蛍光発光して青白く光るため、可視光では不可能な圧倒的コントラストが得られます。
また、液体のコーティングムラに対しては、特定の吸収帯を持つ近赤外（SWIR）波長を選択することで、背景は明るく、塗布液の部分だけを真っ黒に映し出すことが可能です。

3-5. 不織布・シート（メッシュ・不均一背景の薄いピンホール・欠陥）

【課題】 衛生用品やフィルターに使われる不織布や各種シート材は、素地自体が不均一な繊維交差パターン（ムラ）を持っています。この背景ノイズに埋もれた「微細なピンホール」「ほつれ」「薄い異物」を抽出するのは困難を極めます。

【実践テクニック】
面発光の「バックライト透過照明」をベースに設定します。不織布の密度の違いによる光の透過率差を画像化し、ピンホール部分は強光（白）、厚みムラや異物部分は遮光（黒）としてコントラストを作ります。
繊維表面のわずかなけば立ちや糸くずを観察したい場合は、透過光に加えて上面から波長の短い「青色LED」や「UV光」をローアングルで微量追加照射する、面透過＋斜め反射のハイブリッドライティングが効果を発揮します。

4. 低コントラスト検査の精度を高めるレンズ・アクセサリ選定

ライティングで作り出した微細なコントラストを減衰させずにカメラセンサへ届けるためには、照明以外の光学要素の最適化も同時に行う必要があります。

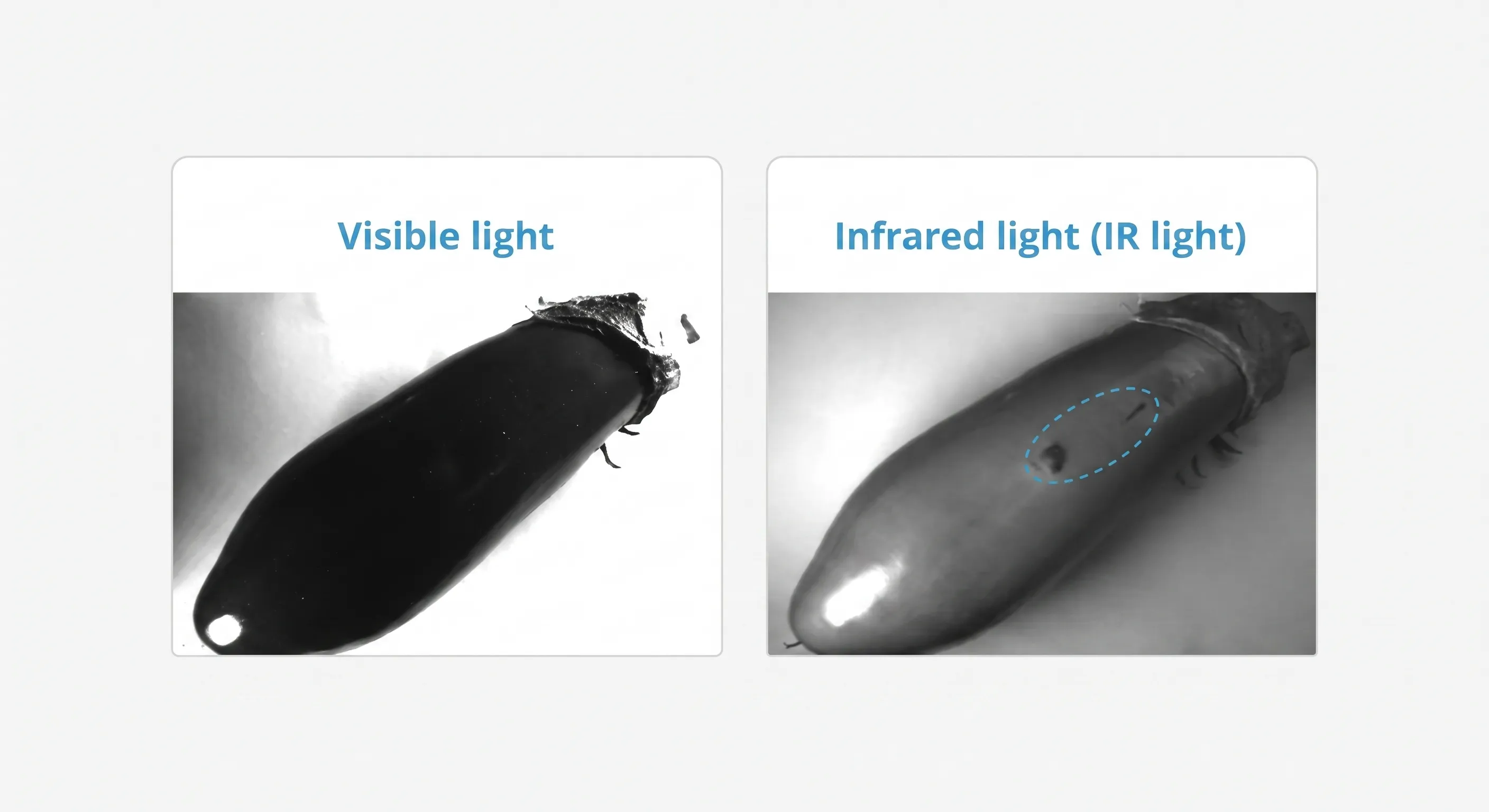

5. まとめ：光学実験・ワーク検証で最適な組み合わせを

低コントラストワークの外観検査は、ソフトウェアのアルゴリズム調整だけに頼っていても根本的な解決には至りません。「光の照射角度」「波長」「偏光」の3軸を適切に組み合わせ、「カメラに入る前の段階でS/N比（明暗差）を最大化させる」ことこそが、自動検査成功の最大の近道です。

低コントラストなワークは、素材の配合や表面の微細な粗さの違いによっても最適な照明角度や波長が微妙に変化します。机上の計算だけでなく、実際のワークを用いた光学実証実験（ワーク評価）を必ず行うことを強くおすすめします。

VStechnologyでは、実際のワークをお預かりして最適な照明・光学系をご提案する検証サービスを実施しております。見えづらい低コントラストな各種サンプルワークの評価レポート作成から、照明・レンズの貸出・選定のご相談まで承っておりますので、ぜひお気軽にお問い合わせください。
