【透明・半透明ワークの外観検査】キズ・異物・内部欠陥を捉えるライティング技術と光学選定ガイド

ガラス基板、光学フィルム、SiC/ガリウムヒ素などの半導体ウエハ、医療用樹脂チューブ、透明容器などの外観検査において、最大の課題となるのが「コントラスト(S/N比)の不足」です。ワークが光を透過してしまうため、通常の落射照明(表面からの照射)では光が抜け切ってしまい、表面の微細なキズやクラック、内部の気泡や異物が画像上に写り込みにくくなります。
透明・半透明ワークの検査を自動化するには、「いかに光の屈折・散乱・透過・吸収の物理特性を利用して欠陥部分だけに輝度差をつけるか」が極めて重要です。本記事では、透明・半透明体向けのライティング手法(透過明視野・透過暗視野)、波長選定(UV・IR)、偏光歪み解析などの選定ノウハウを体系的に解説します。
この記事でわかること
・欠陥を黒い影や白い光として捉える基本ライティングの仕組み
・紫外線・赤外線・偏光を利用し、目に見えない欠陥を可視化する方法
・平行光やエッジライトなど、検査精度を高めるための最適な照明形状の選定
目次
1. 透明・半透明ワーク検査でなぜ「欠陥が映らない」のか?

透明・半透明ワークの撮影において、良品判定が難しい主な理由は「透過光と屈折光の挙動」にあります。
1-1. 透過光・屈折光・散乱光の違い
光が透明体に照射されたとき、光線は以下の3つの挙動を示します。
- 直進透過光: ワーク内部を直線的に通り抜ける光。欠陥のない健全な背景領域を作ります。
- 屈折・散乱光: 表面のキズ、凹凸、異物、内部のクラック(亀裂)や気泡に光が当たった際、屈折率の変化によって方向を変えたり、散乱したりする光。
- 正反射光: 表面・裏面の境界面で僅かに跳ね返る光。ハレーションの原因となります。
一般的な表側からの照射(落射照明)では、光の大部分がワークを通り抜けてしまうため、キズからのわずかな散乱光が背景に埋もれ、画像上で十分なコントラストとして捉えられません。
1-2. 表面欠陥と内部欠陥(裏面キズ・気泡・異物)の分離問題
透明体特有の難しさは、「表側のキズ」と「裏側のキズ」、さらには「内部の気泡・異物」が重複してカメラに写り込む点にあります。被写界深度のコントロールや、表面のみを選択的に強調する照射アングルを組み合わせなければ、目的とする欠陥のみを正確に判別することは不可能です。
2. 欠陥を可視化する4大ライティングアプローチ

透明・半透明ワークの内部や表面の異常を強調するには、光の挙動(正反射・拡散反射・透過)を理解し、照射位置とカメラの配置関係を最適化する光学アプローチが不可欠です。代表的な4つの撮影手法を解説します。
2-1. アプローチ①:背景から一様に照射する「透過明視野法」
ワークを挟んでカメラの真裏(対向位置)から面発光照明を配置し、透過してくる直進光を直接カメラで受光する手法です。
欠陥のない部分は「均一な明るい白」となり、キズ・クラック・異物・気泡が存在する場所では光が屈折・散乱してカメラに届かなくなるため、「明るい背景の中に黒く浮かび上がる影」として鮮明に捉えられます。ピンホールや異物混入、外形寸法測定の第一選択肢です。
2-2. アプローチ②:斜めから透過させる「透過暗視野法」
ワークの背後から、カメラの光軸を外した角度で斜めに光を透過・照射する手法です。
直進する透過光はカメラに入射しないため、健全な背景は「完全な黒」となります。表面の浅いすり傷やエッジ、微細なガラス屑などに光が当たった瞬間、屈折・乱反射した光の一部だけがカメラに飛び込むため、「黒い背景の中に白い点・線」として微小欠陥を浮き立たせます。
2-3. アプローチ③:表面のみを選択強調する「表面暗視野照射法(落射斜方)」
透過光を使わず、表側から超ローアングル(低角度)で光を当てる手法です。
光の大部分はワーク表面で滑るように反射するか透過してカメラ方向を外れますが、表面に存在する微小な打痕や傷、付着異物だけが光を乱反射して発光します。裏面のキズや内部気泡を透過・写し込ませず、「表層のみのキズ」を判定したい場合に有効です。
2-4. アプローチ④:応力や内部歪みを可視化する「偏光透過歪み解析法」
透過照明の前面に偏光板Aを置き、カメラレンズの前に偏光板Bを「クロスニコル(直交)」状態で配置して透過撮像する手法です。
透明樹脂やガラスの内部に加工応力や歪み(残留応力)が存在すると、複屈折現象によって光の偏光軸が回転します。これにより、通常では目に見えない内部の歪みパターンや微細な熱クラックが「縞模様(干渉色)」として鮮明に可視化されます。

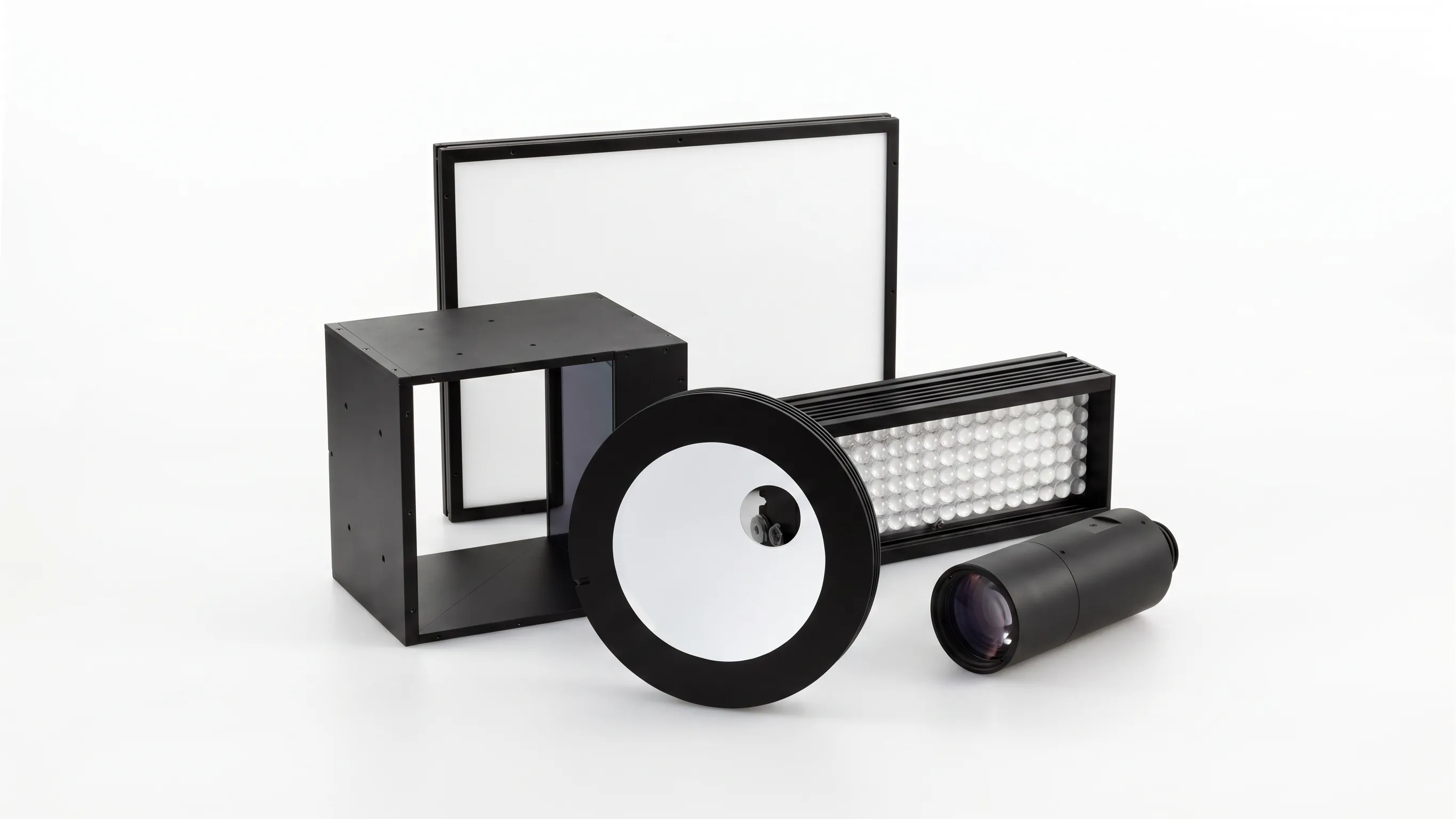

3. 透明体検査に威力を発揮するLED照明の形状と特徴

透明・半透明ワークの検査で威力を発揮する、代表的なLED照明の構造と特徴を解説します。
3-1. ドーム・同軸落射照明
曲面を持つ透明体(チューブやボトルなど)において、外光の映り込みや表面での正反射テカリを抑えつつ、ワーク全体に均一な照射環境を作るために落射側から併用されます。
3-2. 面照明(バックライト照明)
高密度LEDと特殊拡散板を組み合わせ、発光面全体の輝度ムラを極限まで抑えたパネル型照明です。透過明視野検査の基本ツールであり、外形寸法測定、異物・気泡の黒点検出、ピンホール検査に不可欠です。
3-3. コリメート照明(透過平行光照明)
特殊なフレネルレンズや光学フィルムを通し、拡散光をカットして直線的な「平行光」のみを出射する透過照明です。
透明体のエッジ部における光の回り込み(滲み)をシャットアウトできるため、透明フィルムの微細なクリアキズや、ガラス瓶・レンズの屈折率変化による微細な脈理(シワ・うねり)を極めて高いコントラストで描画します。
3-4. バー照明(エッジライト活用)
ガラス板やアクリル板の端面(側面)から光を導入し、導光体原理で内部に光を伝播させるライティング手法です。
平滑な面からは光が出ませんが、表面のキズや刻印、裏面の欠陥部分から光が漏れ出して発光するため、大型ガラス基板の表面傷検査や文字認識(OCR)に強力な効果を発揮します。

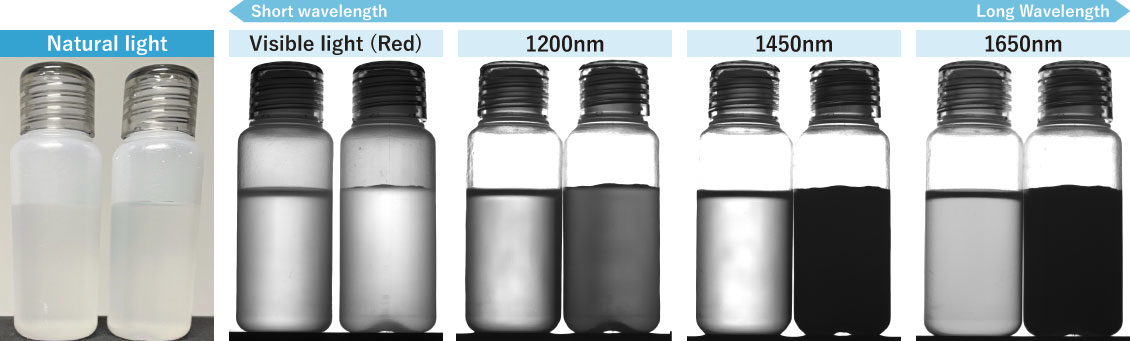

4. 波長選定(UV・赤外線IR・可視光)と偏光を活用した特殊撮像

「可視光では透明すぎて写らない」「逆に半透明で光が通り抜けない」という課題に対し、LEDの波長(光学スペック)を変えるアプローチが非常に有効です。
4-1. 紫外線(UV:波長365nm〜400nm)の活用:微細表面傷と蛍光発光
波長が短い紫外線(UV)は、ガラスや樹脂の表層近くで散乱・吸収されやすく、内部へ深く進入しない特性があります。そのため、可視光では透過してしまう「透明体の浅い表面すり傷」をクリアに描写できます。
4-2. 近赤外線(IR:波長850nm〜1450nm)の活用:半透明体・シリコン/SiCの透過
波長が長い近赤外線(IR)は、人間の目には不透明に見える黒色樹脂、シリコン、SiC(シリコンカーバイド)ウエハなどを容易に「透過」する性質を持っています。
可視光では真っ黒にしか写らない樹脂成形品の内部異物検出や、SiCウエハ裏面の微細パターン・内部クラック(結晶欠陥)を鮮明に透過観察することが可能です。
4-3. 波長選択によるカラー補色アプローチ
着色された透明体(例:アンバー色の薬液瓶、青色透明フィルム)の場合、ワークと同色の波長を当てると透過率が上がり背景が白く写ります。逆に補色(対向色)の波長を当てると光が吸収され、ワーク全体が暗く落ち込んで表面欠陥が際立ちます。
4-4. 深紫外(波長300nm以下)による背景透過を防ぐ方法
波長が300nm以下の深紫外領域の光は、透明な樹脂やガラスにほぼ吸収される特性を持ちます。内部に高反射な金属部品などが含まれる透明ケースの表面検査において、通常の可視光では内部部品が透けて写り込んでしまいますが、深紫外照明を用いることで透明外装が不透明化し、内部からの反射を抑えることが可能です。
紫外光対応レンズおよびカメラが必要となりますが、背景の映り込みをカットし、表面のキズや微細な汚れだけをハイコントラストで検出できます。
5. 【材質・形状別】透明・半透明ワークの課題と検証アプローチ
透明・半透明ワークは、材質や立体構造(フィルム・板・チューブ・ウエハ)によって光の反応が大きく異なります。
※各ワーク別の具体的撮像事例・画像比較やレンズ選定については、それぞれの詳細解説ページにて順次公開します。
5-1. ガラス基板・光学レンズ・鏡面加工品
屈折率が高く平滑なガラス材は、表裏の傷、チッピング(欠け)、内部気泡の識別が課題となります。透過平行光による屈折強調や、偏光フィルタ(PL)を組み合わせた歪み検査、さらにはUV波長を用いた表層欠陥の抽出アプローチが一般的です。
5-2. 透明フィルム・光学シート・PET
厚みが薄く複屈折性を持つPETやPPフィルムでは、ラインスキャンカメラと透過平行照明を組み合わせた「高速インライン幅広検査」が主流です。極小のフィッシュアイ(樹脂塊)、塗布ムラ、異物混入をインラインで捉えます。
5-3. SiC・化合物半導体ウエハ
次世代パワー半導体素材であるSiC(シリコンカーバイド)やガリウムヒ素は、波長によって透過特性が激変します。近赤外(IR)波長帯と透過光学系、高解像度テレセントリックレンズを組み合わせ、内部のパイプディスロケーション(貫通突起欠陥)や微細潜在キズを描出します。
5-4. 樹脂チューブ・カテーテル・医療用透明容器
円筒形や曲面を持つ透明チューブは、管壁での光のレンズ効果(屈折歪み)が発生し、通常の照射では中心部と端部で著しい明暗差が生じます。面発光バックライトやドーム照明を併用し、屈折率の影響を均一化しながら内壁・外壁の異物や壁厚異常を捉える光学設計が必要です。
6. 画像処理システムを活用したインライン検査の安定化
透明ワークの外観検査を自動化し、生産ラインでのタクトタイムを維持しながら判定精度を高めるには、適切な照明手法に加えたレンズ選定とセンサ構成が不可欠です。
6-1. 被写界深度・焦点距離を考慮したレンズ選定
厚みや立体構造を持つ透明体を撮影する際、手前側と奥側でピントがぼやけてしまうと正確な欠陥検出ができません。光学ディスタンス(WD)を確保しつつ絞りを適切に調整することで被写界深度を深く保ち、ワーク全体にピントが合った鮮明な像を取得します。
6-2. 画像センサ導入による全数検査の自動化
個人差や見逃しが発生しやすい目視検査から、画像センサと高機能コントローラによる自動検査システムへ移行することで、ライン稼働中のインライン全数検査が実現します。微細な輝度変化の判定ロジックと最適な光学アプローチを組み合わせることで、検査品質の安定化と生産効率の向上が可能になります。

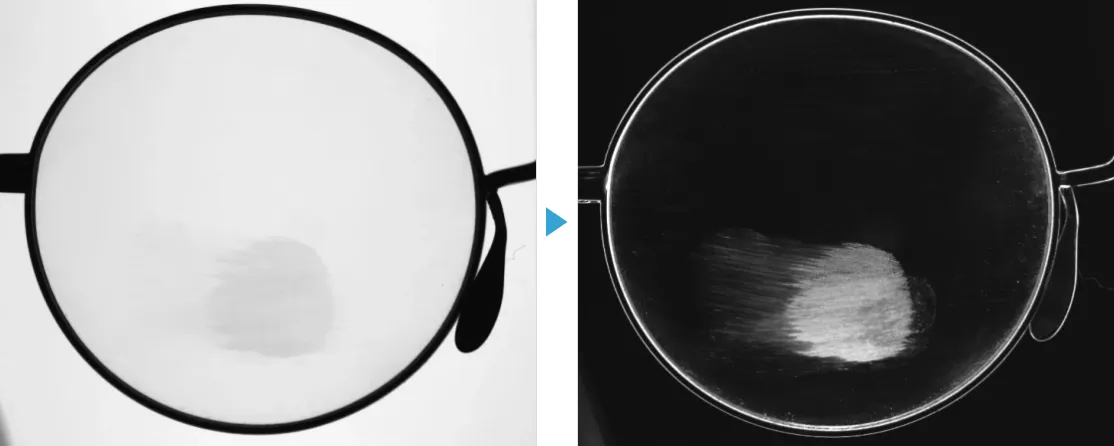

7. まとめ:透過特性のコントロールが画像処理の可否を決める

透明・半透明ワークの外観検査自動化において、「光をいかに透過させ、欠陥でいかに屈折・散乱させるか」という光学設計は、欠陥検出の精度を大きく左右します。
- 背景から直接・斜めに透過させる「明視野・暗視野透過法」の使い分け
- 波長(UV・IR)の切り替えによる「表面キズ」と「内部異物・非可視材」の選択的撮影
- 偏光制御による「歪み・残留応力」の可視化
これらの光学手法を正しく選定することで、目視に頼っていた透明体の超微細欠陥や内部クラックの自動検出が可能になります。
VStechnologyでは、実際のワークをお預かりして最適な照明・光学系をご提案する検証サービスを実施しております。「ガラス・フィルム・ウエハ・透明樹脂」などの各種サンプルワークの評価レポート作成から、照明・レンズの貸出・選定のご相談まで承っておりますので、ぜひお気軽にお問い合わせください。
